65Mn 热轧卷板热处理性能分析

一、65Mn 钢的基本特性

• C：0.62%~0.70%
• Si：0.17%~0.37%
• Mn：0.90%~1.20%
• P/S：≤0.035%

• 高碳含量赋予其高硬度和耐磨性，锰元素提高淬透性和强度；
• 淬透性优于碳素弹簧钢（如 65 钢），但低于硅锰系弹簧钢；
• 热轧状态下存在残余应力和组织不均匀性，需通过热处理改善性能。

二、热处理工艺及性能影响

1. 退火处理

• 工艺：加热至 750~780℃，保温后随炉冷却。
• 目的：消除热轧应力，软化组织，改善切削加工性能，消除网状碳化物。
• 性能变化：
  • 硬度：≤229HBW
  • 组织：珠光体 + 少量铁素体，晶粒均匀，切削性能良好。

2. 正火处理

• 工艺：加热至 810~840℃，保温后空冷。
• 目的：细化晶粒，均匀组织，消除带状偏析。
• 性能变化：
  • 硬度：241~285HBW
  • 强度和韧性比退火态略高，适合作为预备热处理。

3. 淬火 + 回火（弹簧钢典型处理）

（1）淬火工艺

• 加热温度：820~860℃（油冷，避免水冷导致开裂）。
• 目的：获得马氏体组织，提高硬度和强度。
• 关键影响：
  • 淬透性：Φ20mm 以下截面可完全淬透，大于此尺寸需考虑表面淬硬层；
  • 风险：高碳含量导致淬火应力大，易开裂，需控制加热速度和冷却介质。

（2）回火工艺及性能对比

4. 表面淬火（提高耐磨性）

• 工艺：感应加热淬火 + 低温回火（200~220℃）。
• 性能提升：

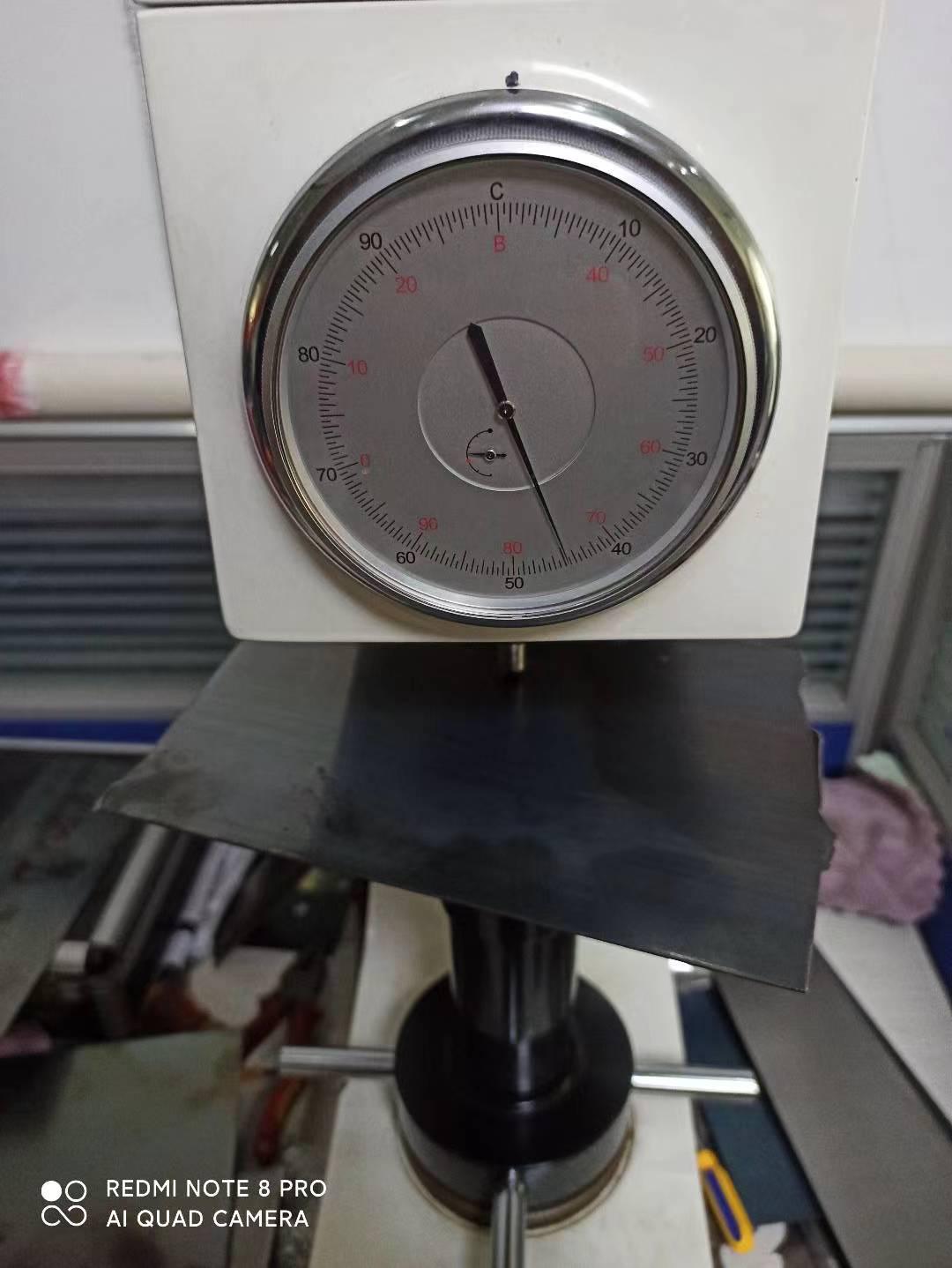

  • 表面硬度：55~60HRC，耐磨性能显著提高；
  • 心部保持一定韧性，适用于弹簧表面或耐磨零件。

三、热处理后显微组织与性能关联

1. 马氏体组织：淬火后形成针状马氏体，硬度高但脆性大，需通过回火改善韧性，低温回火保留高硬度，中温回火优化弹性。
2. 回火屈氏体：中温回火后形成铁素体基体上分布细粒状渗碳体，是弹簧钢的理想组织，保证高弹性和抗疲劳性。
3. 残余奥氏体：淬火后少量残余奥氏体会降低硬度，可通过深冷处理（-70~-80℃）减少其含量。

四、热处理关键问题及对策

1. 淬火开裂与变形：
   • 原因：高碳含量导致淬火应力大，冷却速度不均。
   • 对策：
     • 预热（600~650℃）减少温差；
     • 采用等温淬火（贝氏体转变）降低应力；
     • 淬火后及时回火（≤4 小时）。
2. 回火脆性：
   • 第二类回火脆性（450~600℃）：锰元素会略微加剧此现象，但 65Mn 含锰量较低，脆性风险低于 Cr-Ni 钢。
   • 对策：避免在脆化温度区间回火，或回火后水冷。
3. 弹性不足：
   • 原因：回火温度过高或保温时间过长。
   • 对策：严格控制中温回火温度（400~480℃为宜），采用油冷回火。

五、应用场景与性能优势

• 典型应用：
  • 弹簧类：汽车钢板弹簧、气门弹簧；
  • 耐磨件：刀片、锯条、磨床主轴；
  • 工具类：凿子、冲头等。
• 性能优势：
  • 高弹性极限（中温回火后 σe≥1300MPa）适合弹簧载荷；
  • 良好的淬透性（优于 65 钢），适用于中小尺寸弹性零件；
  • 性价比高，比硅锰弹簧钢（如 60Si2Mn）成本低。

六、与同类钢种的性能对比

七、热轧卷板热处理注意事项

1. 原始组织影响：热轧卷板可能存在带状碳化物或晶粒粗大，需通过退火 / 正火预处理改善。
2. 应力释放：卷板形状导致内部应力分布不均，淬火前需进行去应力退火（600~650℃）。
3. 变形控制：卷板热处理时需采用专用工装固定，避免加热和冷却过程中因自重变形。

八、总结

65Mn 热轧卷板的热处理核心在于利用高碳和锰元素的特性，通过中温回火获得优异的弹性性能，同时通过淬火工艺控制硬度和耐磨性。实际生产中需重点关注淬火开裂风险和回火温度精准控制，以满足弹簧、耐磨件等不同场景的性能需求。与其他弹簧钢相比，65Mn 在性价比和中小尺寸零件应用中具有明显优势。

一、65Mn 钢的基本特性 65Mn 属于高碳锰钢，其化学成分（质量分数）大致为： C：0.62%~0.70% Si：0.17%~0.37% Mn：0.90%~1.20% P/S：≤0.035% 特点： 高碳含量赋予其高硬度和耐磨性，锰元素提高淬透性和强度； 淬透性优于碳素弹簧钢（如 65 钢），但低于硅锰系弹簧钢； 热轧状态下存在残余应力和组织不均匀性，需通过热处理改善性能。 二、热处理工艺及性能影响 1. 退火处理 工艺：加热至 750~780℃，保温后随炉冷却。 目的：消除热轧应力，软化组织，改善切削加工性能，消除网状碳化物。 性能变化： 硬度：≤229HBW 组织：珠光体 + 少量铁素体，晶粒均匀，切削性能良好。 2. 正火处理 工艺：加热至 810~840℃，保温后空冷。 目的：细化晶粒，均匀组织，消除带状偏析。 性能变化： 硬度：241~285HBW 强度和韧性比退火态略高，适合作为预备热处理。 3. 淬火 + 回火（弹簧钢典型处理） （1）淬火工艺 加热温度：820~860℃（油冷，避免水冷导致开裂）。 目的：获得马氏体组织，提高硬度和强度。 关键影响： 淬透性：Φ20mm 以下截面可完全淬透，大于此尺寸需考虑表面淬硬层； 风险：高碳含量导致淬火应力大，易开裂，需控制加热速度和冷却介质。 （2）回火工艺及性能对比 回火温度 组织 硬度 抗拉强度 σb 弹性极限 σe 应用场景 200~250℃（低温回火） 回火马氏体 58~62HRC ≥1800MPa —— 要求高硬度的刀具、模具 350~500℃（中温回火） 回火屈氏体 40~48HRC ≥1500MPa ≥1300MPa 弹簧、弹性元件（核心工艺） 550~650℃（高温回火） 回火索氏体 28~36HRC ≥1000MPa —— 要求综合性能的零件 4. 表面淬火（提高耐磨性） 工艺：感应加热淬火 + 低温回火（200~220℃）。 性能提升： 表面硬度：55~60HRC，耐磨性能显著提高； 心部保持一定韧性，适用于弹簧表面或耐磨零件。 三、热处理后显微组织与性能关联 马氏体组织：淬火后形成针状马氏体，硬度高但脆性大，需通过回火改善韧性，低温回火保留高硬度，中温回火优化弹性。 回火屈氏体：中温回火后形成铁素体基体上分布细粒状渗碳体，是弹簧钢的理想组织，保证高弹性和抗疲劳性。 残余奥氏体：淬火后少量残余奥氏体会降低硬度，可通过深冷处理（-70~-80℃）减少其含量。 四、热处理关键问题及对策 淬火开裂与变形： 原因：高碳含量导致淬火应力大，冷却速度不均。 对策： 预热（600~650℃）减少温差； 采用等温淬火（贝氏体转变）降低应力； 淬火后及时回火（≤4 小时）。 回火脆性： 第二类回火脆性（450~600℃）：锰元素会略微加剧此现象，但 65Mn 含锰量较低，脆性风险低于 Cr-Ni 钢。 对策：避免在脆化温度区间回火，或回火后水冷。 弹性不足： 原因：回火温度过高或保温时间过长。 对策：严格控制中温回火温度（400~480℃为宜），采用油冷回火。 五、应用场景与性能优势 典型应用： 弹簧类：汽车钢板弹簧、气门弹簧； 耐磨件：刀片、锯条、磨床主轴； 工具类：凿子、冲头等。 性能优势： 高弹性极限（中温回火后 σe≥1300MPa）适合弹簧载荷； 良好的淬透性（优于 65 钢），适用于中小尺寸弹性零件； 性价比高，比硅锰弹簧钢（如 60Si2Mn）成本低。 六、与同类钢种的性能对比 钢种 碳含量（%） 淬透性（油冷淬透直径） 调质后 σb（MPa） 典型应用差异 65Mn 0.62~0.70 Φ20~30mm ≥1500 中小尺寸弹簧、耐磨件 65 钢 0.62~0.70 Φ10~15mm ≥1300 简单弹簧、钢丝绳 60Si2Mn 0.56~0.64 Φ40~60mm ≥1700 大尺寸弹簧、高载荷弹簧 七、热轧卷板热处理注意事项 原始组织影响：热轧卷板可能存在带状碳化物或晶粒粗大，需通过退火 / 正火预处理改善。 应力释放：卷板形状导致内部应力分布不均，淬火前需进行去应力退火（600~650℃）。 变形控制：卷板热处理时需采用专用工装固定，避免加热和冷却过程中因自重变形。 八、总结 65Mn 热轧卷板的热处理核心在于利用高碳和锰元素的特性，通过中温回火获得优异的弹性性能，同时通过淬火工艺控制硬度和耐磨性。实际生产中需重点关注淬火开裂风险和回火温度精准控制，以满足弹簧、耐磨件等不同场景的性能需求。与其他弹簧钢相比，65Mn 在性价比和中小尺寸零件应用中具有明显优势。一、65Mn 钢的基本特性 65Mn 属于高碳锰钢，其化学成分（质量分数）大致为： C：0.62%~0.70% Si：0.17%~0.37% Mn：0.90%~1.20% P/S：≤0.035% 特点： 高碳含量赋予其高硬度和耐磨性，锰元素提高淬透性和强度； 淬透性优于碳素弹簧钢（如 65 钢），但低于硅锰系弹簧钢； 热轧状态下存在残余应力和组织不均匀性，需通过热处理改善性能。 二、热处理工艺及性能影响 1. 退火处理 工艺：加热至 750~780℃，保温后随炉冷却。 目的：消除热轧应力，软化组织，改善切削加工性能，消除网状碳化物。 性能变化： 硬度：≤229HBW 组织：珠光体 + 少量铁素体，晶粒均匀，切削性能良好。 2. 正火处理 工艺：加热至 810~840℃，保温后空冷。 目的：细化晶粒，均匀组织，消除带状偏析。 性能变化： 硬度：241~285HBW 强度和韧性比退火态略高，适合作为预备热处理。 3. 淬火 + 回火（弹簧钢典型处理） （1）淬火工艺 加热温度：820~860℃（油冷，避免水冷导致开裂）。 目的：获得马氏体组织，提高硬度和强度。 关键影响： 淬透性：Φ20mm 以下截面可完全淬透，大于此尺寸需考虑表面淬硬层； 风险：高碳含量导致淬火应力大，易开裂，需控制加热速度和冷却介质。 （2）回火工艺及性能对比 回火温度 组织 硬度 抗拉强度 σb 弹性极限 σe 应用场景 200~250℃（低温回火） 回火马氏体 58~62HRC ≥1800MPa —— 要求高硬度的刀具、模具 350~500℃（中温回火） 回火屈氏体 40~48HRC ≥1500MPa ≥1300MPa 弹簧、弹性元件（核心工艺） 550~650℃（高温回火） 回火索氏体 28~36HRC ≥1000MPa —— 要求综合性能的零件 4. 表面淬火（提高耐磨性） 工艺：感应加热淬火 + 低温回火（200~220℃）。 性能提升： 表面硬度：55~60HRC，耐磨性能显著提高； 心部保持一定韧性，适用于弹簧表面或耐磨零件。 三、热处理后显微组织与性能关联 马氏体组织：淬火后形成针状马氏体，硬度高但脆性大，需通过回火改善韧性，低温回火保留高硬度，中温回火优化弹性。 回火屈氏体：中温回火后形成铁素体基体上分布细粒状渗碳体，是弹簧钢的理想组织，保证高弹性和抗疲劳性。 残余奥氏体：淬火后少量残余奥氏体会降低硬度，可通过深冷处理（-70~-80℃）减少其含量。 四、热处理关键问题及对策 淬火开裂与变形： 原因：高碳含量导致淬火应力大，冷却速度不均。 对策： 预热（600~650℃）减少温差； 采用等温淬火（贝氏体转变）降低应力； 淬火后及时回火（≤4 小时）。 回火脆性： 第二类回火脆性（450~600℃）：锰元素会略微加剧此现象，但 65Mn 含锰量较低，脆性风险低于 Cr-Ni 钢。 对策：避免在脆化温度区间回火，或回火后水冷。 弹性不足： 原因：回火温度过高或保温时间过长。 对策：严格控制中温回火温度（400~480℃为宜），采用油冷回火。 五、应用场景与性能优势 典型应用： 弹簧类：汽车钢板弹簧、气门弹簧； 耐磨件：刀片、锯条、磨床主轴； 工具类：凿子、冲头等。 性能优势： 高弹性极限（中温回火后 σe≥1300MPa）适合弹簧载荷； 良好的淬透性（优于 65 钢），适用于中小尺寸弹性零件； 性价比高，比硅锰弹簧钢（如 60Si2Mn）成本低。 六、与同类钢种的性能对比 钢种 碳含量（%） 淬透性（油冷淬透直径） 调质后 σb（MPa） 典型应用差异 65Mn 0.62~0.70 Φ20~30mm ≥1500 中小尺寸弹簧、耐磨件 65 钢 0.62~0.70 Φ10~15mm ≥1300 简单弹簧、钢丝绳 60Si2Mn 0.56~0.64 Φ40~60mm ≥1700 大尺寸弹簧、高载荷弹簧 七、热轧卷板热处理注意事项 原始组织影响：热轧卷板可能存在带状碳化物或晶粒粗大，需通过退火 / 正火预处理改善。 应力释放：卷板形状导致内部应力分布不均，淬火前需进行去应力退火（600~650℃）。 变形控制：卷板热处理时需采用专用工装固定，避免加热和冷却过程中因自重变形。 八、总结 65Mn 热轧卷板的热处理核心在于利用高碳和锰元素的特性，通过中温回火获得优异的弹性性能，同时通过淬火工艺控制硬度和耐磨性。实际生产中需重点关注淬火开裂风险和回火温度精准控制，以满足弹簧、耐磨件等不同场景的性能需求。与其他弹簧钢相比，65Mn 在性价比和中小尺寸零件应用中具有明显优势。一、65Mn 钢的基本特性 65Mn 属于高碳锰钢，其化学成分（质量分数）大致为： C：0.62%~0.70% Si：0.17%~0.37% Mn：0.90%~1.20% P/S：≤0.035% 特点： 高碳含量赋予其高硬度和耐磨性，锰元素提高淬透性和强度； 淬透性优于碳素弹簧钢（如 65 钢），但低于硅锰系弹簧钢； 热轧状态下存在残余应力和组织不均匀性，需通过热处理改善性能。 二、热处理工艺及性能影响 1. 退火处理 工艺：加热至 750~780℃，保温后随炉冷却。 目的：消除热轧应力，软化组织，改善切削加工性能，消除网状碳化物。 性能变化： 硬度：≤229HBW 组织：珠光体 + 少量铁素体，晶粒均匀，切削性能良好。 2. 正火处理 工艺：加热至 810~840℃，保温后空冷。 目的：细化晶粒，均匀组织，消除带状偏析。 性能变化： 硬度：241~285HBW 强度和韧性比退火态略高，适合作为预备热处理。 3. 淬火 + 回火（弹簧钢典型处理） （1）淬火工艺 加热温度：820~860℃（油冷，避免水冷导致开裂）。 目的：获得马氏体组织，提高硬度和强度。 关键影响： 淬透性：Φ20mm 以下截面可完全淬透，大于此尺寸需考虑表面淬硬层； 风险：高碳含量导致淬火应力大，易开裂，需控制加热速度和冷却介质。 （2）回火工艺及性能对比 回火温度 组织 硬度 抗拉强度 σb 弹性极限 σe 应用场景 200~250℃（低温回火） 回火马氏体 58~62HRC ≥1800MPa —— 要求高硬度的刀具、模具 350~500℃（中温回火） 回火屈氏体 40~48HRC ≥1500MPa ≥1300MPa 弹簧、弹性元件（核心工艺） 550~650℃（高温回火） 回火索氏体 28~36HRC ≥1000MPa —— 要求综合性能的零件 4. 表面淬火（提高耐磨性） 工艺：感应加热淬火 + 低温回火（200~220℃）。 性能提升： 表面硬度：55~60HRC，耐磨性能显著提高； 心部保持一定韧性，适用于弹簧表面或耐磨零件。 三、热处理后显微组织与性能关联 马氏体组织：淬火后形成针状马氏体，硬度高但脆性大，需通过回火改善韧性，低温回火保留高硬度，中温回火优化弹性。 回火屈氏体：中温回火后形成铁素体基体上分布细粒状渗碳体，是弹簧钢的理想组织，保证高弹性和抗疲劳性。 残余奥氏体：淬火后少量残余奥氏体会降低硬度，可通过深冷处理（-70~-80℃）减少其含量。 四、热处理关键问题及对策 淬火开裂与变形： 原因：高碳含量导致淬火应力大，冷却速度不均。 对策： 预热（600~650℃）减少温差； 采用等温淬火（贝氏体转变）降低应力； 淬火后及时回火（≤4 小时）。 回火脆性： 第二类回火脆性（450~600℃）：锰元素会略微加剧此现象，但 65Mn 含锰量较低，脆性风险低于 Cr-Ni 钢。 对策：避免在脆化温度区间回火，或回火后水冷。 弹性不足： 原因：回火温度过高或保温时间过长。 对策：严格控制中温回火温度（400~480℃为宜），采用油冷回火。 五、应用场景与性能优势 典型应用： 弹簧类：汽车钢板弹簧、气门弹簧； 耐磨件：刀片、锯条、磨床主轴； 工具类：凿子、冲头等。 性能优势： 高弹性极限（中温回火后 σe≥1300MPa）适合弹簧载荷； 良好的淬透性（优于 65 钢），适用于中小尺寸弹性零件； 性价比高，比硅锰弹簧钢（如 60Si2Mn）成本低。 六、与同类钢种的性能对比 钢种 碳含量（%） 淬透性（油冷淬透直径） 调质后 σb（MPa） 典型应用差异 65Mn 0.62~0.70 Φ20~30mm ≥1500 中小尺寸弹簧、耐磨件 65 钢 0.62~0.70 Φ10~15mm ≥1300 简单弹簧、钢丝绳 60Si2Mn 0.56~0.64 Φ40~60mm ≥1700 大尺寸弹簧、高载荷弹簧 七、热轧卷板热处理注意事项 原始组织影响：热轧卷板可能存在带状碳化物或晶粒粗大，需通过退火 / 正火预处理改善。 应力释放：卷板形状导致内部应力分布不均，淬火前需进行去应力退火（600~650℃）。 变形控制：卷板热处理时需采用专用工装固定，避免加热和冷却过程中因自重变形。 八、总结 65Mn 热轧卷板的热处理核心在于利用高碳和锰元素的特性，通过中温回火获得优异的弹性性能，同时通过淬火工艺控制硬度和耐磨性。实际生产中需重点关注淬火开裂风险和回火温度精准控制，以满足弹簧、耐磨件等不同场景的性能需求。与其他弹簧钢相比，65Mn 在性价比和中小尺寸零件应用中具有明显优势。
